歡迎來到
硅膠膠水_硅膠處理劑_AB膠_UV膠_科佳膠粘材料公司網(wǎng)站
收藏科佳在線留言網(wǎng)站地圖
熱門關(guān)鍵詞：
0755-2964-0159
醫(yī)用uv膠3311G10 主要適用于要求結(jié)合處膠層柔韌的場合，它的柔韌特性提高了粘接面承受載荷的能力，改善了減震特性。本產(chǎn)品對多種基材包括 玻璃，多種塑料和大多數(shù)金屬有優(yōu)秀的粘接能力。已通過SGS、ISO10993等檢測認證 。

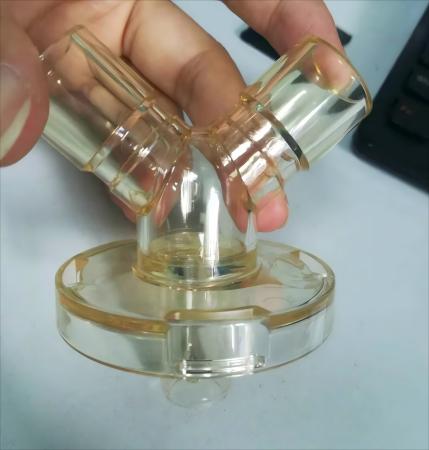

PSU對粘 應用案例
|
技術(shù) |
丙烯酸 |
|
化學類型 |
丙烯酸酯改性聚氨酯 |
|
外觀（未固化） |
透明液體 |
|
組成 |
單組份-不需 混合 |
|
粘度 |
中粘度，觸變性 |
|
固化方式 |
紫外線/可見光 |
|
固化優(yōu)點 |
生產(chǎn)-快速固化 |
|
應用 |
粘接、薄膜灌封 |
|
韌性 |
提高了承受重物和抗震性 |
1、該產(chǎn)品具有光敏性。在儲存時應遠離日光，紫外光和人造光源。
2、該產(chǎn)品應是用黑色膠管進行施膠。
3、要想獲得最好的粘接性能，被粘接的材料表面應當干凈，無油脂。
4、固化深度取決于光源強度，距光源的距離，固化深度，粘接間隙以及材料的透光率。
5、推薦粘接部位的光強最小為 5 mW/cm2，所需要的時間為相同光強下初固時間的 4-倍。
使用注意事項：
1、為了達到表干，更高強度的紫外線是需要的（100 mW/cm2）。
2、對于溫度敏感的基材，例如熱塑性塑料，需要進行冷卻。
3、結(jié)晶和半結(jié)晶熱塑性塑料需要檢查是否因為接觸膠導致應力開裂。
4、過量的粘膠劑可以用有機溶劑除去。
5、粘接件再承受任何載荷前，應當先冷卻。
技術(shù)參數(shù)：
|
硬度，ISO 868，肖氏
|
53 |
|
|
折射率 |
1.5 |
|
|
吸水率，ISO 62， %： |
|
|
|
2 小時 在沸水中 |
3.18 |
|
|
延伸率，斷裂時，ISO 527-3， % |
250 |
|
|
斷裂延伸率，ISO 527-3 |
|
N/mm2 255 |
|
|
（psi） |
（37000） |
斷裂拉伸強度，斷裂時，ISO 527-3 N/mm2 18.6 （psi ） （2700）
電性能：
介電常數(shù)/損失，IEC 60250：
|
100 Hz |
5.17/0.04 |
|
|
|
1 |
KHz |
5.01/0.02 |
|
|
1 |
MHz |
4.61/0.04 |
|
|
體積電阻率，IEC 60093， ·cm |
7.7×1014 |
||
|
表面電阻率，IEC 60093， cm |
9.2×1014 |
||
|
介電強度，KV/mm |
|
26 |
|
固化后材料特性
膠粘劑性能
固化@30 mW/cm2，標準@365nm，80 秒使用金屬鹵素燈，（樣品在 0.5mm 間隙內(nèi)固化）。
剪切強度，ISO 4587：
|
聚碳酸酯 |
N/mm2 |
*5.2 |
|
|
（psi） |
（750） |
|
*substrate failure |
|
|
典型環(huán)境抵抗性能
固化@30 mW/cm2，標準@365nm，在 80 秒使用金屬鹵素燈，（樣品在 0.5mm 間隙內(nèi)固化）。
剪切強度，ISO 4587：
聚碳酸酯：0.5mm 間隙
耐化學品/溶劑測試
在下列條件下進行老化，在 22℃進行測試
|
|
℃ |
|
初始粘接強度的剩有率% |
|
|
環(huán)境 |
2 h |
24 h |
170 h |
|
|
沸水 |
100 |
*100 |
-------- |
-------- |
|
水 |
49 |
*100 |
-------- |
-------- |
|
水 |
87 |
*100 |
-------- |
-------- |
|
乙醇，異丙醇 |
22 |
-------- |
95 |
-------- |
|
熱/濕 |
38 |
-------- |
-------- |
*100 |
固化前的材料特性
|
比重@25℃ |
1.08 |
|
折射率 |
1.48 |
|
閃點-見 MSDS |
|
|
粘度 Brookfield-RVT， 25℃，mPa·s （cP）： |
|
|
轉(zhuǎn)子 1，轉(zhuǎn)速 20 rpm
|
800-1200
|
典型固化特性 UV3311G10 在足夠強的紫外線和/或可見光下就會固化。使用 220-260nm 的
紫外 光有利于表面固化。固化速度和最終深度受光強度，波普分布，照射時間和基材透光的影 響。
注：這里提到的紫外線光強是在 365nm 下測定的。
應力開裂
把膠涂在聚碳酸酯彎曲的條上，6.4cm×13mm×3mm，彎曲達到一定的應力水平。
應力開裂，ASTM D 3929，分鐘：
7N/mm2 應力在條上 >15
12N/mm2 應力在條上 13-14
固定時間剪切強度達到 0.1 N/mm2
所需要的時間為初固時間
UV 固化時間，顯微鏡幻燈片，秒：
黑光燈，Zeta? 7500 光源：
6mW/cm2，標準@365nm ≤15LMS
UV 固化時間，聚碳酸酯 粘 PVC，秒
：
金屬鹵素燈（銦），Zeta? 7400：
無電極系統(tǒng)，D 燈 30 mW/cm2，標準@365nm， <5
無電極系統(tǒng)，H 燈 50 mW/cm2，標準@365nm， <5
無電極系統(tǒng)，D 燈 50 mW/cm2，標準@365nm， <5
固化深度 VS.光強（365nm）
提示：當暴露在 V 燈下，強度為 50 和 100 mW/cm2 30 秒，固化深度超過 13 毫米，在中壓水銀燈下的表現(xiàn)與 H 燈相同。
曲線圖

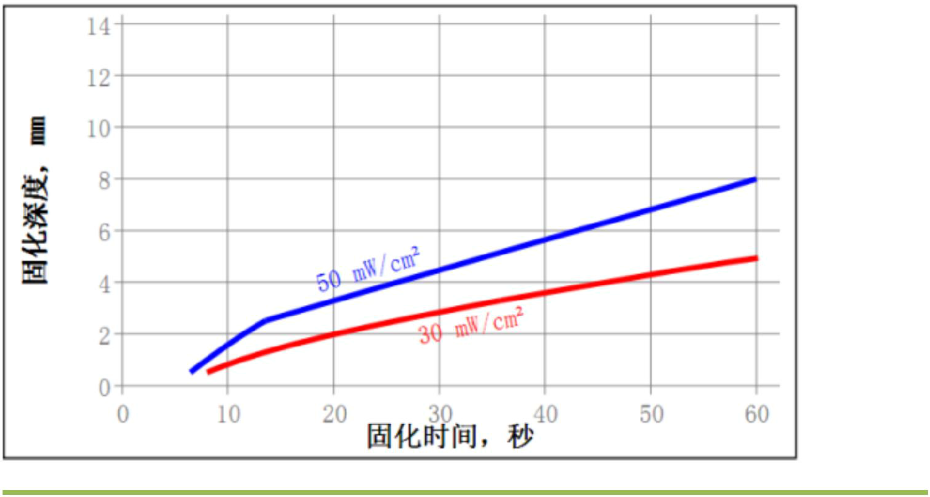

固化設備：金屬鹵素燈

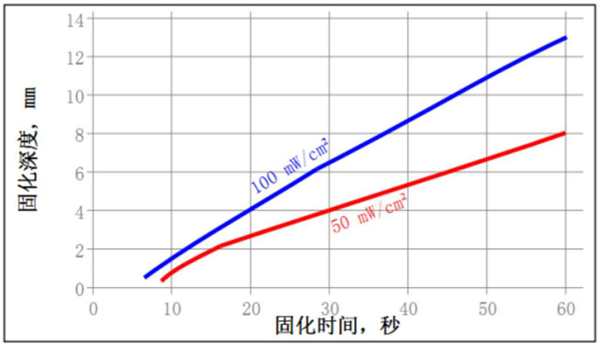

固化設備：無電極系統(tǒng)，D 燈

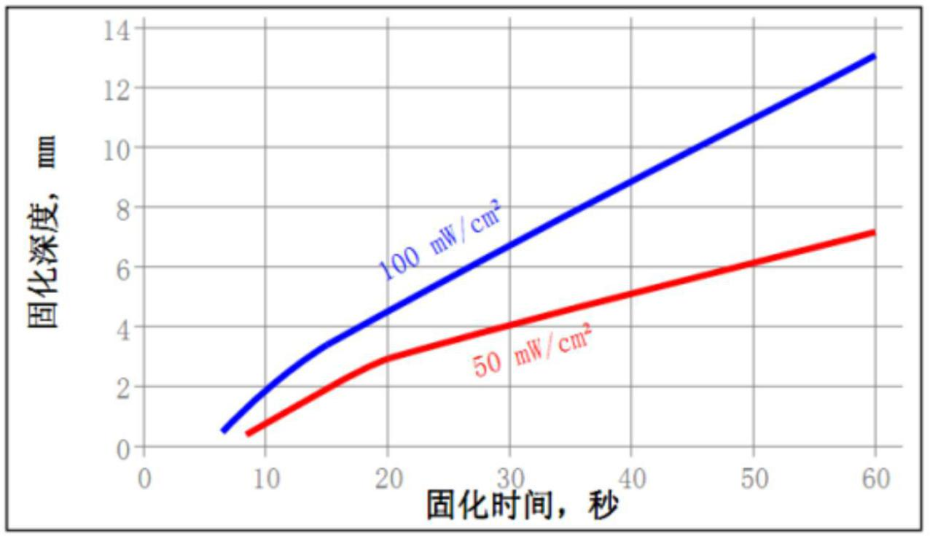

固化設備：無電極系統(tǒng)，H 燈
固化后材料典型性能
固化@30 mW/cm2，標準@365nm，在 80 秒使用玻璃燈罩的金屬鹵素燈
產(chǎn)品貯存于未開封的原包裝內(nèi)存放在陰冷干燥處。貯存方法在產(chǎn)品外包裝上有所標注。
理想貯存條件：8℃-28℃。如將該產(chǎn)品貯存在低于 8℃或高于 28℃條件下，可能會影響產(chǎn)品性能。 被取出包裝盒外使用的產(chǎn)品有可能在使用中受到污染。為避免污染未用膠液，不要將任何膠液倒回原包裝內(nèi)。本公司將不會對已受到污染的或上面已提及的貯存方法不恰當?shù)漠a(chǎn)品負責。
聲明：本說明書僅供參考，不構(gòu)成保證聲明，不能視為技術(shù)性指標，客戶須自行測試是否合適其特定要求及需要。科佳膠粘材料有限公司保留更改此單張內(nèi)容而不作另行通知的權(quán)利.科佳公司不承擔特定情況下使用科佳產(chǎn)品出現(xiàn)的問題, 不承擔任何直接,間接,意外損失責任。
0755-2964-0159深圳市科佳膠粘材料有限公司版權(quán)所有
地址：深圳市寶安區(qū)西鄉(xiāng)街道78區(qū)前進二路中糧錦云3號商務樓701、702、706室
咨詢電話：0755-2964-0159 傳真：0755-2966-7475
企業(yè)郵箱：Kejiasz@163.com備案號：【粵ICP備13010341號】百度統(tǒng)計
掃描關(guān)注我們
查看手機網(wǎng)站
