歡迎來到
硅膠膠水_硅膠處理劑_AB膠_UV膠_科佳膠粘材料公司網(wǎng)站
收藏科佳在線留言網(wǎng)站地圖
熱門關(guān)鍵詞：
0755-2964-0159
醫(yī)用快干膠22401產(chǎn)品不含有溶劑且尤其適用於需傑出性能要求之應(yīng)用。本產(chǎn)品具有抵抗大多數(shù)類型之環(huán)境暴露，如熱， 老化和許多不同的化學(xué)品， 以及高強(qiáng)度和耐疲勞性。醫(yī)用快干膠22401是單相組成，不用加熱， 攪拌， 亦不需使用任何夾具以及催化劑，22401於預(yù)接著之物件于 表面之間塗佈一薄層，接著劑與大氣中的水分接觸，快速的聚合發(fā)生，產(chǎn)生最終的接著強(qiáng)度，這不僅是在技術(shù)上有相當(dāng)吸引力，而且在經(jīng)濟(jì)上也相當(dāng)實(shí)惠。
固化前產(chǎn)品特性：
|
主要成份 |
2-甲氧基乙基 2-氰基丙烯酸脂 |
|
外觀（未干固時(shí)） |
透明，無色至淡黃色液體 |
|
組成 |
單組成—不需混合或加熱 |
|
比重@25度 |
1.1 |
|
干固機(jī)制 |
濕氣 |
|
閃火點(diǎn) |
見安全資料表 |
|
應(yīng)用 |
接著 |
|
粘度，Brookfield@25度，mPa.s （cP ） |
80-120(ISO 3104/3105) |
|
工作溫度范圍 |
-54—100℃?。?/span>-65-212 °F ） |
|
完全固化（hrs） |
24 |
|
保存期限 |
儲(chǔ)存在5-10℃，未開封時(shí)間為12 個(gè)月 |
存放在陰涼處，避免陽光直射，冷藏于5℃將具有最佳的保存穩(wěn)定性。當(dāng)儲(chǔ)存在冰箱時(shí)，使用前應(yīng)讓接著劑逐步升溫到室溫，如此將避免水氣遇冷凝結(jié)于瓶?jī)?nèi)，以免縮短產(chǎn)品之保存期限。容器于不使用時(shí)應(yīng)密封。保存期限12個(gè)月自生產(chǎn)日起。
產(chǎn)品固化效能
產(chǎn)品固化速率可能受溫度，濕度，表面的平滑度，該表面特性和表面的間距程度等各因素所影響，雖然產(chǎn)品接著強(qiáng)度在相當(dāng)短的時(shí)間內(nèi)即可達(dá)到 , 但最佳之抗化學(xué)及抗溶劑特性於24小時(shí)后達(dá)到最終強(qiáng)度。
固化速度與基材
產(chǎn)品固化速度將取決于所用的基材，酸性表面如紙和皮革可能具有較長(zhǎng)固化時(shí)間相對(duì)于大多數(shù)之塑料和橡膠基材。一些特定塑料具有非常低的表面自由能，如聚乙烯，聚丙烯，聚四氟乙烯和矽橡膠可能需要搭配表面處理劑之使用，下表顯示了在25℃/50%相對(duì)溫度條件下，產(chǎn)品對(duì)不同基材的固化時(shí)間。所謂固化時(shí)間及定義強(qiáng)度達(dá)到 0.12牛頓/平方毫米（1.2公斤重 / 平方公分）且維持至少10秒鐘所需要的時(shí)間。
|
相同基材接著 |
固化時(shí)間，秒 |
|
軟銅 |
＜5 |
|
鋁A5754 |
＜5 |
|
ABS(丙烯腈-丁二烯- 笨乙烯） |
＜5 |
|
PVC（聚氯乙烯） |
5至10 |
|
PC（聚碳酸酯） |
5至10 |
|
橡木 |
15至30 |
|
松林 |
10至20 |
|
櫸木 |
10至15 |
|
NBR（丁腈橡膠） |
10至15 |
|
紙 |
＜5 |
固化速度與粘著間隙
固化速率將取決于粘合之間隙，較薄的膠層會(huì)擁有較快聚合速率和較強(qiáng)的接著強(qiáng)度。大間隙將導(dǎo)致較慢的固化和較低的接著強(qiáng)度.催化劑可用于提升產(chǎn)品固化速度。
固化速度與催化劑
氰基丙烯酸脂催化劑可以結(jié)合瞬間膠使用，加速產(chǎn)品之固化速度。其固化之速度甚至可以小于2秒，使用催化劑可能降低最終粘合強(qiáng)度，如果粘合強(qiáng)度在接著物件是極重要之要項(xiàng)，建議先評(píng)估其影響的效果。當(dāng)使用催化劑時(shí)將其涂布在其中一面，另一面則涂布接著劑。
固化后產(chǎn)品性能
接著劑特性，干固72小時(shí)@25℃
剪切強(qiáng)度ISO 4587/ASTM D1002/JIS K6850
|
相同基材接著 |
Kgf/cm2 |
N/mm2 |
psi |
|
GBMS（噴砂低碳銅） |
248.3 |
24.3 |
3532.1 |
|
鋁A5754 |
68.3 |
6.7 |
971.6 |
|
ABS(丙烯腈-丁二烯- 笨乙烯） |
87.6* |
8.5* |
1245.3* |
|
PVC（聚氯乙烯） |
86.8* |
8.6* |
1234.0* |
|
PC（聚碳酸酯） |
92.3* |
9.0* |
1312.7* |
|
NBR（丁腈橡膠） |
7.3* |
0.7* |
104.4* |
*基材破裂
重要提醒：測(cè)試的強(qiáng)度結(jié)果會(huì)因表面處理和間距的程度有所不同.
干固72小時(shí)@25℃
塊材引張強(qiáng)度，ISO 6922/ASTM D2095/JIS K6849
|
相同基材接著 |
Kgf/cm2 |
N/mm2 |
psi |
|
不銹鋼 |
347.8 |
34.1 |
4947.2 |
干固72小時(shí) @25℃
側(cè)面碰撞強(qiáng)度，ASTM D950
|
相同基材接著 |
kJ/m2 |
Ft-Ib/in2 |
|
不銹鋼 |
3-5 |
1.4-2.4 |
|
鋁 |
3-5 |
1.4-2.4 |
干固24小時(shí) @25℃
物理特性
|
熱膨脹系數(shù)，ISO 11359-2，毫米/ 毫米/K |
90*106 |
|
熱導(dǎo)系數(shù)，ISO 8302，瓦/ 米 K |
0.1 |
|
玻璃轉(zhuǎn)移溫度，ISO 11359-2，℃ |
150 |
|
硬度，ISO 868，蕭氏D |
82 |
干固24小時(shí) @25℃
電特性
|
介電常數(shù)，IEC 60250，@ 10kHz |
2.5 |
|
介電擊穿強(qiáng)度，IEC 60243-1,千伏/ 毫米 |
25 |
|
表面電組率，IEC 60093，歐姆 |
5-9*1015 |
|
體積電阻率，IEC 60093歐姆厘米 |
5-9*1015 |
|
介電損耗因數(shù) IEC 60250,@10kHZ |
＜0.025 |
耐環(huán)境性能
干固一周@25℃
剪切強(qiáng)度，ISO 4587/ASTM D1002/JIS K6850
GBMS（噴砂低碳鋼）

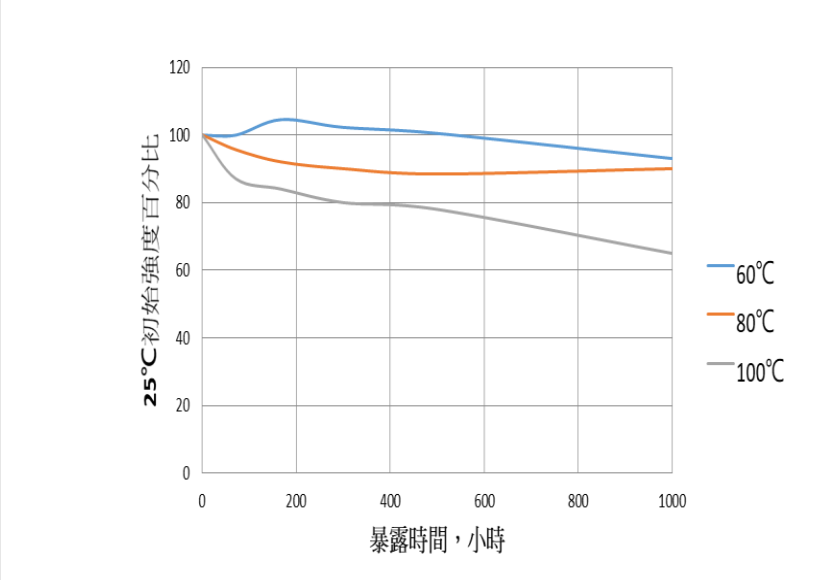

熱老化
于顯示之溫度老化后在25℃之條件下測(cè)試。
抗化學(xué)/溶劑性能
于顯示的環(huán)境下老化后在25℃之條件下測(cè)試
|
初始強(qiáng)度百分比 |
||||
|
環(huán)境 |
溫度（℃） |
100小時(shí) |
500小時(shí) |
1000小時(shí) |
|
水 |
25 |
86 |
84 |
75 |
|
乙醇 |
25 |
96 |
89 |
87 |
|
異丙醇 |
25 |
104 |
107 |
112 |
|
抗沖劑 |
25 |
108 |
96 |
99 |
|
無鉛汽油 |
25 |
97 |
98 |
97 |
|
機(jī)油 |
25 |
103 |
96 |
99 |
|
98%相對(duì)濕度 |
40 |
87 |
78 |
69 |
抗化學(xué)/溶劑性能
于顯示的環(huán)境下老化后在25℃之條件下測(cè)試
剪切強(qiáng)度，ISO 4587/ASTM D1002/JIS K6850
PC（聚碳酸酯）
|
初始強(qiáng)度百分比 |
||||
|
環(huán)境 |
溫度（℃） |
100小時(shí) |
500小時(shí) |
1000小時(shí) |
|
空氣 |
25 |
102* |
98* |
103* |
|
98%相對(duì)濕度 |
40 |
97* |
91* |
80* |
|
基材破裂 |
|
|
|
|
一般信息
附加信息
本產(chǎn)品不宜在具有強(qiáng)氧化性物質(zhì)和極性溶劑接觸環(huán)境下使用，即使干固之膠體能夠承受溶劑清洗而沒有任何接著強(qiáng)度之損耗。用戶應(yīng)注意，所有的產(chǎn)品，無論是有害與否，應(yīng)按照良好的工業(yè)衍生的原則處理，詳細(xì)的信息可以從安全資料表（SDS）獲得。

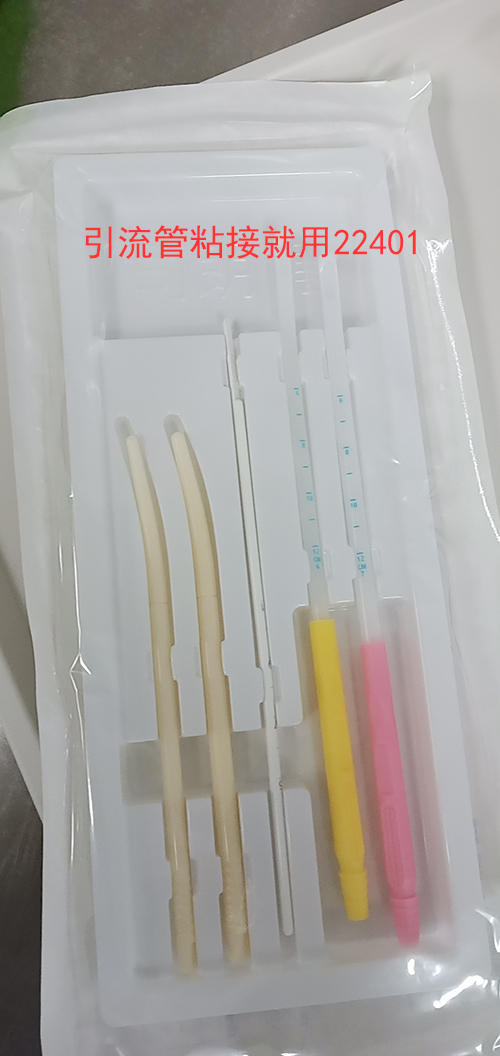

醫(yī)用快干膠水22401常用于室溫下成型硅膠粘接硅膠制品生產(chǎn)、加工工藝；其中典型的行業(yè)有：醫(yī)用引流管，硅膠嬰兒用品， 硅膠保健品，硅膠雜件制品，硅膠餐具，電子電力等。

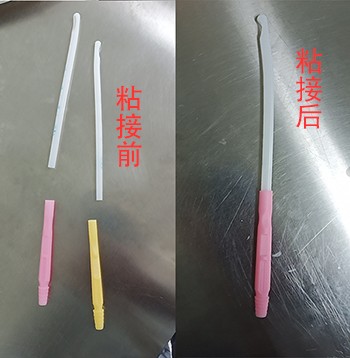

醫(yī)用快干膠水22401，應(yīng)用示例
1.
涂布接著劑前，確保接著的表面清潔，干燥，無油脂。
2.
依實(shí)際需求量涂布一滴或數(shù)滴接著劑于其一表面。
3.
將預(yù)接著之組件快速準(zhǔn)確地對(duì)準(zhǔn).
4.
于接著的物件施加足夠的壓力，以確保接著劑形成一薄層。
5.
通常在幾秒內(nèi)，接著劑即可達(dá)到相當(dāng)?shù)膹?qiáng)度，在此之前請(qǐng)勿移動(dòng)或持續(xù)重新粘合物件。
6.
多余的溢膠部分可以用溶劑去除，例始使用硝基甲烷或丙酮。
7.
因?yàn)?/span>22401借由縮合聚合來達(dá)到接著效果，有時(shí)在容器或接著材料的表面上有白霧現(xiàn)象產(chǎn)生，如果發(fā)生這種情況，使用丙酮或硝基甲烷擦拭表面即可。
8.
接著物件在接著劑還未達(dá)最終強(qiáng)度前(通常為24到72小時(shí)，須視接著間距，接著基材及接著環(huán)境之條件而定 )，建議勿承受任何的負(fù)重。
存放在陰涼處，避免陽光直射，冷藏于5℃將具有最佳的保存穩(wěn)定性，當(dāng)儲(chǔ)存在冰箱時(shí)，使用前應(yīng)讓接著劑逐步升溫到室溫，如此將避免水氣遇冷凝結(jié)于瓶?jī)?nèi)，以免縮短之保存期限。容器于不使用時(shí)應(yīng)密封。產(chǎn)品將從容器中取出可能在使用過程中受到污染，請(qǐng)勿將任何產(chǎn)品倒回至原容器中。產(chǎn)品使用不當(dāng)將導(dǎo)致產(chǎn)品保固失效。保存期限為自生產(chǎn)之日起12 個(gè)月。
注意事項(xiàng)：
1.
產(chǎn)品使用時(shí)，現(xiàn)場(chǎng)應(yīng)有適當(dāng)?shù)耐L(fēng)設(shè)備，避免產(chǎn)品與皮膚和眼睛之接觸。
2.
如果發(fā)生產(chǎn)品與皮膚接觸時(shí)，用溫水沖洗干凈或用溶劑如丙酮、硝基甲烷慢慢溶解。不要試圖用強(qiáng)力清除，以免造成傷害。
3.
如果膠水不慎進(jìn)入眼睛。請(qǐng)保持眼睛睜開，以清水徹底沖洗，立即就醫(yī)。
4.
請(qǐng)將產(chǎn)品存放于兒童無法接觸到的地方。
5.
保存產(chǎn)品在陰涼，干燥的地方，并避免陽光直射，如為長(zhǎng)期儲(chǔ)存，建議冷藏5℃之環(huán)境。
6.
當(dāng)儲(chǔ)存在冰箱時(shí)，使用前讓產(chǎn)品升溫至室溫，如此將可避免水氣遇冷凝結(jié)于瓶?jī)?nèi)，以免縮短產(chǎn)品之保存期限。
重要提示：
在數(shù)據(jù)表中提供參考的信息是可靠和準(zhǔn)確地，且由本公司提供技術(shù)咨詢，對(duì)相關(guān)的信息（明確或暗示）的準(zhǔn)確性不作任何保證，且對(duì)本產(chǎn)品的處理和使用不承擔(dān)任何責(zé)任。在任何情況下，我們呼吁并建議使用任何產(chǎn)品全規(guī)模使用之前，購(gòu)買都需自行做測(cè)試，以確定產(chǎn)品效能達(dá)到自己滿意且可接受的品質(zhì)和適合自己的操作條件的特定的用途。進(jìn)一步聲明對(duì)任何包括利潤(rùn)損失、間接或衍生的損害概不承擔(dān)任何責(zé)任。任何代理商或代表這家公司的員工都無權(quán)更改上述規(guī)定。
0755-2964-0159深圳市科佳膠粘材料有限公司版權(quán)所有
地址：深圳市寶安區(qū)西鄉(xiāng)街道78區(qū)前進(jìn)二路中糧錦云3號(hào)商務(wù)樓701、702、706室
咨詢電話：0755-2964-0159 傳真：0755-2966-7475
企業(yè)郵箱：Kejiasz@163.com備案號(hào)：【粵ICP備13010341號(hào)】百度統(tǒng)計(jì)
掃描關(guān)注我們
查看手機(jī)網(wǎng)站
