KJ-3300-16UV膠 主要適用于結合處膠層柔韌的場合，用于將堅硬或柔韌的 PVC粘接到聚碳酸酯上。它的柔韌特性提高了粘接面承受載荷的能力，改善了減震性。本產品對多種基材包括玻璃，多種塑料和大多數(shù)金屬有優(yōu)秀的粘接能力。觸變特性減少了液態(tài)在施膠后，未固化前到處流淌.

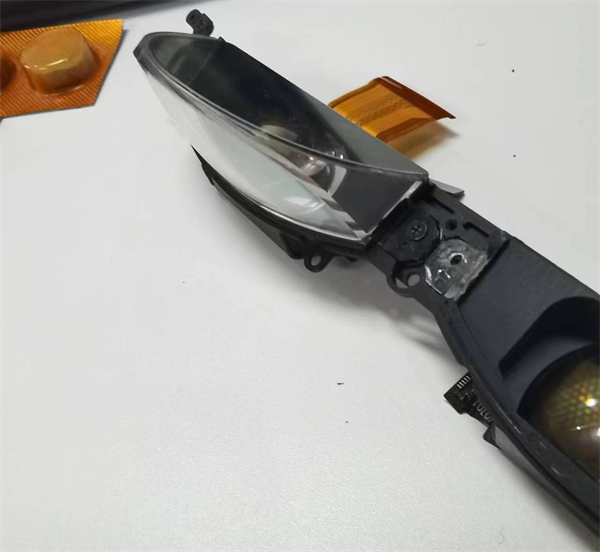

PC粘PC應用案例

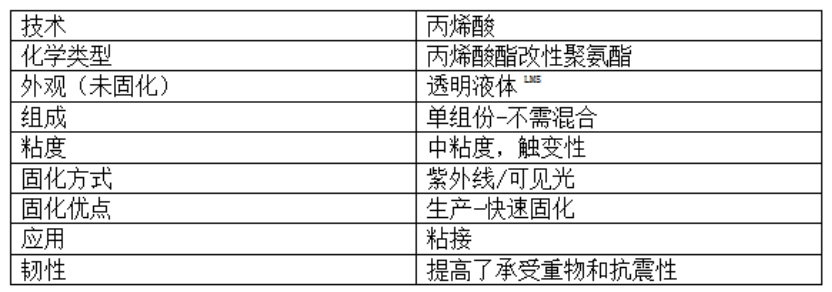

比重@25℃                                    1.08

折射率                                       1.48

閃點-見MSDS

粘度 Brookfield-RVT，25℃，mPa·s（cP）：

轉子  4，轉速20 rpm                          3500-7500

固化特性 在足夠強的紫外線和/或可見光下就會固化。使用220-260nm的紫外光有利于表面固化。固化速度和最終深度受光強度，波普分布，照射時間和基材透光的影響。

注：這里提到的紫外線光強是在365nm下測定的。

應力開裂

把膠涂在聚碳酸酯彎曲的條上，6.4cm×13mm×3mm，彎曲達到一定的應力水平。

應力開裂，ASTM D 3929，分鐘：

7N/mm²應力在條上             >15

12N/mm²應力在條上         13-14

固定時間

剪切強度達到0.1 N/mm²所需要的時間為初固時間

UV固化時間，顯微鏡幻燈片，秒：

黑光燈，Zeta? 7500光源：

6mW/cm²，標準@365nm                        ≤15

UV固化時間，聚碳酸酯 粘PVC，秒：

金屬鹵素燈（銦），Zeta? 7400：

無電極系統(tǒng)，D燈30 mW/cm² ，標準 @365nm，   <5

無電極系統(tǒng)，H燈50 mW/cm² ，標準 @365nm，   <5

無電極系統(tǒng)，D燈50 mW/cm² ，標準 @365nm，   <5

固化深度 VS.光強（365nm）

提示：當暴露在V燈下，強度為50和100 mW/cm² 30秒，固化深度超過13毫米，在中壓水銀燈下的表現(xiàn)與H燈相同。

曲線圖

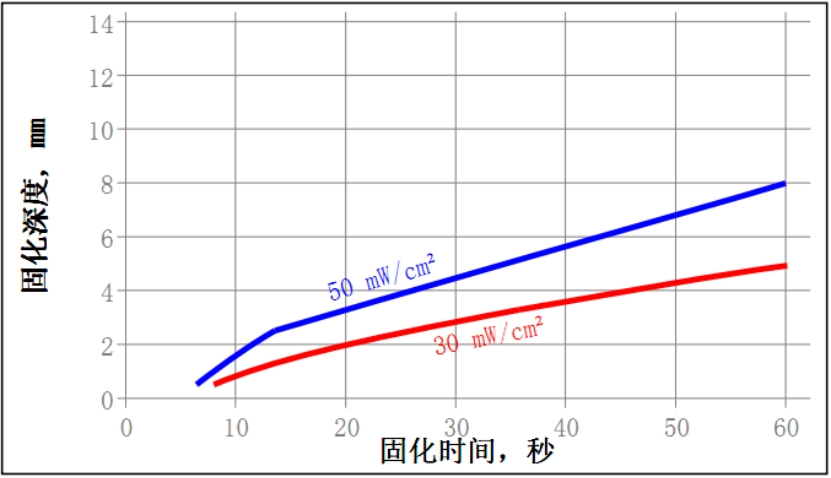

固化設備：金屬鹵素燈

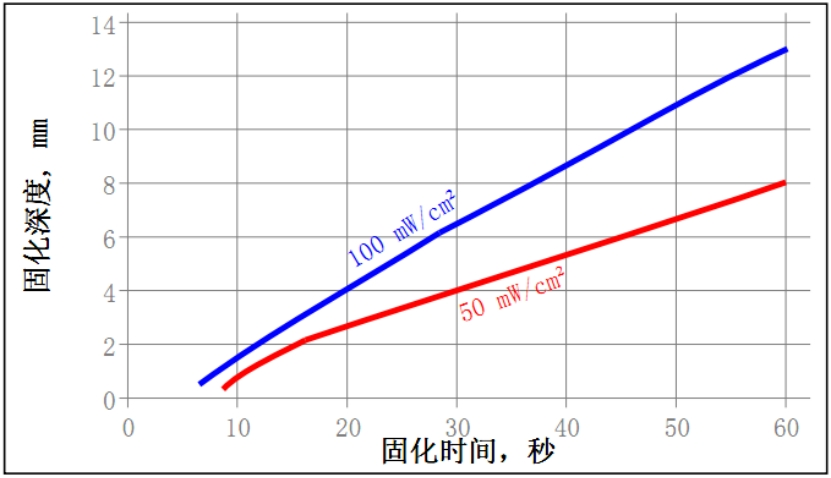

固化設備：無電極系統(tǒng)，D燈

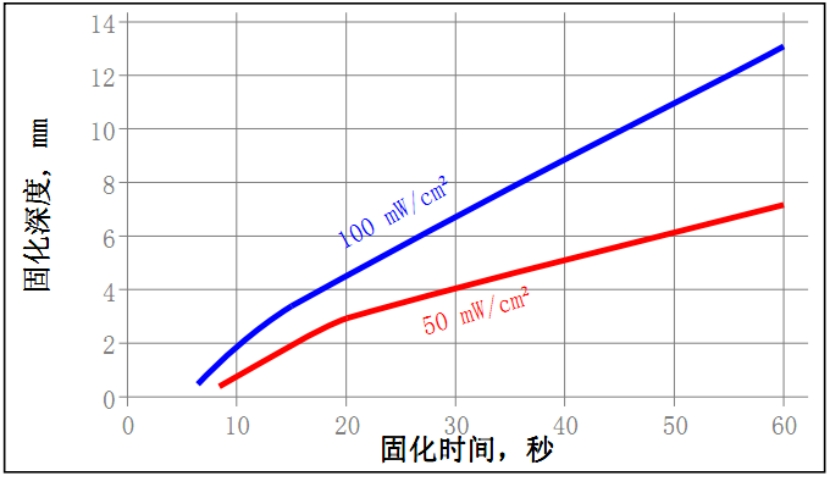

固化設備：無電極系統(tǒng)，H燈

固化@30 mW/cm² ，標準 @365nm，在80秒使用玻璃燈罩的金屬鹵素燈

物理性能：

硬度，ISO 868，肖氏                    53

折射率                                 1.5

吸水率，ISO 62，%：

2小時 在沸水中                   3.18

延伸率，斷裂時，ISO 527-3，%        250

斷裂延伸率，ISO 527-3               N/mm²       255

                                      （psi）    （37000）

斷裂拉伸強度，斷裂時，ISO 527-3     N/mm²       18.6

                                      （psi）    （2700）

電性能：

介電常數(shù)/損失，IEC 60250：

100 Hz                     5.17/0.04

1 KHz                      5.01/0.02

1 MHz                      4.61/0.04

體積電阻率，IEC 60093，·cm            7.7×10¹⁴

表面電阻率，IEC 60093， cm           9.2×10¹⁴

介電強度，KV/mm                       26

固化后材料特性

膠粘劑性能

固化@30 mW/cm² ，標準 @365nm，80秒使用金屬鹵素燈，（樣品在0.5mm間隙內固化）。

剪切強度，ISO 4587：

聚碳酸酯              N/mm²         *5.2

                     （ psi）      （750）

*substrate failure

典型環(huán)境抵抗性能

固化@30 mW/cm² ，標準 @365nm，在80秒使用金屬鹵素燈，（樣品在0.5mm間隙內固化）。

剪切強度，ISO 4587：

聚碳酸酯：

      0.5mm間隙

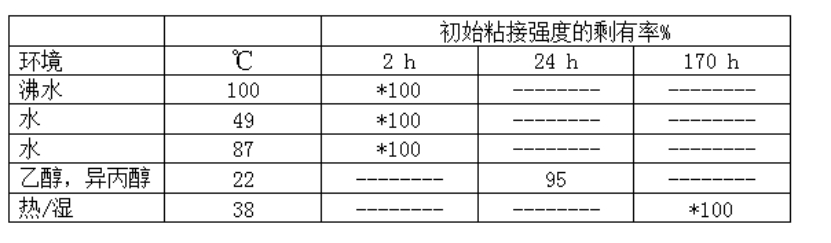

耐化學品/溶劑測試

在下列條件下進行老化，在22℃進行測試

熱老化

在所示條件下老化

剪切強度，ISO 4587，% 初始強度：

聚碳酸酯：

老化 @ 71℃ for 170小時            *100

老化 @ 71℃ for 340小時            *100

老化 @ 93℃ for 170小時            *100

老化 @ 93℃ for 340小時            *100

*substrate failure

消毒影響

UV3300-16組成的產品在標準消毒方法，例如Et0和伽馬射線照射（累計25-50拉德劑量）顯示了優(yōu)秀的粘接殘留強度。UV3300-16在1次高壓鍋蒸汽試驗后保持強度。建議客戶按照自己的產品和方法進行消毒測試。

注意事項

本產品不宜在純氧與（或）富氧環(huán)境中使用，不能作為氯氣或其他強氧化性物質的密封材料使用。

1. 該產品具有光敏性。在儲存時應遠離日光，紫外光和人造光源。

2. 該產品應是用黑色膠管進行施膠。

3. 要想獲得最好的粘接性能，被粘接的材料表面應當干凈，無油脂。

4. 固化深度取決于光源強度，距光源的距離，固化深度，粘接間隙以及材料的透光率。

5. 推薦粘接部位的光強最小為5 mW/cm² ，所需要的時間為相同光強下初固時間的4-5倍。

6. 為了達到表干，更高強度的紫外線是需要的（100 mW/cm² ）。

7. 對于溫度敏感的基材，例如熱塑性塑料，需要進行冷卻。

8. 結晶和半結晶熱塑性塑料需要檢查是否因為接觸膠導致應力開裂。

9. 過量的粘膠劑可以用有機溶劑除去。

10.粘接件再承受任何載荷前，應當先冷卻。

貯存條件：8℃-28℃。如將該產品貯存在低于8℃或高于28℃條件下，可能會影響產品性能。 被取出包裝盒外使用的產品有可能在使用中受到污染。為避免污染未用膠液，不要將任何膠液倒回原包裝內。本公司將不會對已受到污染的或上面已提及的貯存方法不恰當?shù)漠a品負責。

      聲明：本說明書僅供參考，不構成保證聲明，不能視為技術性指標，客戶須自行測試是否合適其特定要求及需要?？萍涯z粘材料有限公司保留更改此單張內容而不作另行通知的權利.科佳公司不承擔特定情況下使用科佳產品出現(xiàn)的問題, 不承擔任何直接,間接,意外損失責任。
