歡迎來到
硅膠膠水_硅膠處理劑_AB膠_UV膠_科佳膠粘材料公司網(wǎng)站
收藏科佳在線留言網(wǎng)站地圖
熱門關(guān)鍵詞：
0755-2964-0159
KJ-326厭氧結(jié)構(gòu)膠主要是粘接金屬，可粘接鍍鋅，鍍鎳等大多數(shù)金屬材料。將鐵氧體磁鋼部件粘接到要求快速固定的電動機電鍍金屬件，揚聲器零件和珠寶上。

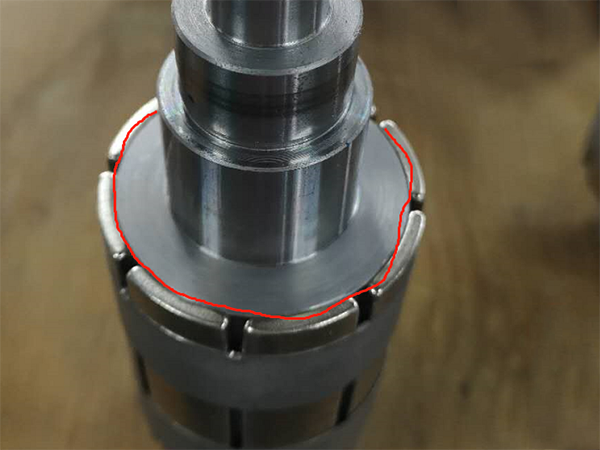

KJ-326厭氧結(jié)構(gòu)膠金屬粘磁鐵應(yīng)用
|
技術(shù) |
丙烯酸 |
|
化學類型 |
聚氨酯甲基丙烯酸酯 |
|
外觀（未固化） |
透明黃色至淡琥珀色液體 |
|
組成 |
單組份-無需混合 |
|
粘度 |
高 |
|
固化方式 |
厭氧 |
|
二次固化 |
促進劑 |
|
應(yīng)用 |
粘接 |
未固化產(chǎn)品性能：
注意：以下技術(shù)信息和數(shù)據(jù)僅供參考，不作為 使用指導(dǎo)。
|
顏色（目測） |
透明黃色至淡琥珀色液體 |
|
密度（g/cm3）@25℃ |
1.1 |
|
粘度（cps）@25℃，博勒飛-RVT |
|
|
20rpm |
14,000-22,000 |
固化性能
一般情況下，材料表面的濕氣會引發(fā)本產(chǎn)品的固化反應(yīng)。盡管本產(chǎn)品在相當短的時間內(nèi)就可完全達到應(yīng)用強度，但是至少要固化24小時才能具有完全的耐化學/ 溶劑性能。

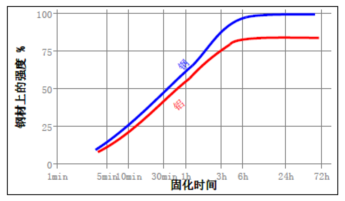

不同基材的固化速度
固化速度取決于所用的基材。下圖顯示在噴砂鋼搭剪試樣和其他材料上，在不同固化時間下，所得到的剪切強度。 （在其中一個被粘材料表面上涂促進劑KJ-770-9）

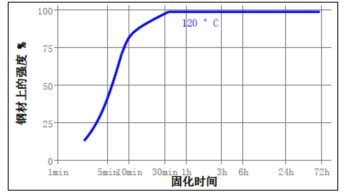

固化速度與溫度
固化速度取決于溫度，下圖顯示在噴砂鋼剪切片上，120 ℃未使用促進劑的條件下，固化時間和剪切強度的關(guān)系圖。

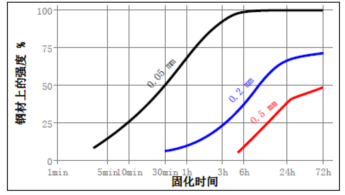

固化速度與粘接間隙
固化速度因粘接間隙的大小而異，下圖顯示在不同間隙的噴砂鋼搭剪試樣上，在不同固化時間下得到的剪切強度。（在其中一個被粘材料表面上涂 促進劑KJ-770-9）
固化后特性：
|
物理性能 |
|
|
熱膨脹系數(shù)， K-1 |
80×10-6 |
|
導(dǎo)熱系數(shù)， W/(m ·K) |
0.1 |
|
比熱，kJ/(kg · K) |
0.3 |
|
拉伸強度，N/mm2 |
34 |
|
拉伸模量，N/mm2 |
300 |
|
斷裂伸長率， % |
135 |
|
電性能 |
|
|
介電常數(shù)/損耗因子 |
|
|
100 Hz |
5.6/0.03 |
|
1 kHz |
5.3/0.03 |
|
1 MHz |
4.6/0.04 |
|
體積電阻，Ω·cm |
2×1013 |
|
表面電阻，Ω |
2×1017 |
|
介電強度，kV/mm |
30 |
固化后材料特性：
|
粘接性能 |
|
85℃/85%RH ，一周后 |
|
剪切強度，鋼，N/mm2 |
≥15.2 |
|
拉伸強度，鋼，N/mm2 |
24 |
|
7 d@22℃，KJ-770-9涂兩面 |
|
|
剪切強度，鋼，0.25 mm間隙，N/mm2 |
≥13.8 |
耐環(huán)境性：
7 d@22℃，KJ-770-9涂兩面，剪切強度，鋼

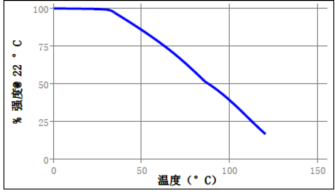

熱強度
在測試溫度下進行壓剪切強度測試

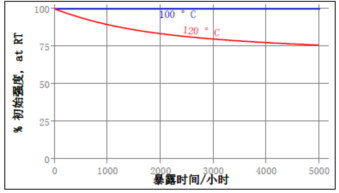

熱老化強度
在所示溫度下老化，在22℃下測試
耐化學品/溶劑測試
|
|
|
初始強度保持率% |
|||
|
條件 |
℃ |
100 h |
500 h |
1000 h |
5000 h |
|
機油 |
87 |
100 |
100 |
100 |
100 |
|
含鉛汽油 |
22 |
100 |
60 |
60 |
60 |
|
ATF (Dextron II 油劑) |
87 |
100 |
100 |
- |
- |
|
乙二醇/水（ 50/50 ） |
87 |
100 |
40 |
40 |
40 |
|
磷酸酯 |
87 |
100 |
100 |
- |
- |
|
濕度，98%RH |
40 |
85 |
50 |
45 |
45 |
說明：
1、該產(chǎn)品不建議在純氧或富氧條件下使用，不能作為氯氣或其他強氧化性物質(zhì)的密封劑使用。
2、更多安全操作信息，請參閱該產(chǎn)品的化學品安全技術(shù)說明書（MSDS ） .
3、使用前用水性清洗劑清洗材料表面時，應(yīng)檢查該清洗劑與本產(chǎn)品的兼容性。在某些情況下，使用的清洗劑可能會影響本產(chǎn)品的固化和性能。該產(chǎn)品不推薦使用塑料上（尤其是熱塑性塑料，可能會引起應(yīng)力開裂），在應(yīng)用之前建議首先測試產(chǎn)品與材質(zhì)的相容性。
裝配
1、為了獲得最佳效果，使用清洗劑徹底清洗材料內(nèi)外表面，待表面干燥后再進行下一步操作。
2、 為了確?？焖倏煽康墓袒?/span>, 將促進 劑涂在其中一個表面，而在另一個表面上涂上膠粘劑，部件應(yīng)當立即裝配（ 15 分鐘內(nèi)）。
3、 建議膠層間隙為0.1mm。在膠層間隙過大（最大可為 0.5mm ），或者要求較快的固化速度，則應(yīng)當在兩個表面上均使用促進劑， 部件必須快速裝配 （1分鐘內(nèi)）。
4、 過量的粘膠劑可以用有機溶劑除去。
5、粘接部件應(yīng)當固定直到膠粘劑初固。
粘接件達到完全強度后，方可承受載荷（由于膠層間隙和被粘材料的不同，因此該膠粘劑典型的完全固化時間處于24-72小時之間）。
未開封產(chǎn)品存放在干燥環(huán)境下，儲存條件見產(chǎn)品包裝。
最佳儲存條件：8-21℃。低于 8℃或高于21℃會影響產(chǎn)品性能。 從容器中取出的產(chǎn)品在使用時會被污染，請勿再放回原容器中，會影響產(chǎn)品質(zhì)量。
本說明書僅供參考，不構(gòu)成保證聲明，不能視為技術(shù)性指標，客戶須自行測試是否合適其特定要求及需要?？萍涯z粘材料有限公司保留更改此單張內(nèi)容而不作另行通知的權(quán)利.科佳公司不承擔特定情況下使用科佳產(chǎn)品出現(xiàn)的問題 , 不承擔任何直接,間接, 意外損失責任。
0755-2964-0159深圳市科佳膠粘材料有限公司版權(quán)所有
地址：深圳市寶安區(qū)西鄉(xiāng)街道78區(qū)前進二路中糧錦云3號商務(wù)樓701、702、706室
咨詢電話：0755-2964-0159 傳真：0755-2966-7475
企業(yè)郵箱：Kejiasz@163.com備案號：【粵ICP備13010341號】百度統(tǒng)計
掃描關(guān)注我們
查看手機網(wǎng)站
