歡迎來到
硅膠膠水_硅膠處理劑_AB膠_UV膠_科佳膠粘材料公司網(wǎng)站
收藏科佳在線留言網(wǎng)站地圖
熱門關(guān)鍵詞：
21416M 是α-氰基丙烯酸酯接著劑,它是針對(duì)通用型配方，特別適用黏接粗糙或不規(guī)則面。本產(chǎn)品將與空氣中之水分高度快速聚合固化并達(dá)到最高的工業(yè)標(biāo)準(zhǔn)。
0755-2964-0159
21416M 是α-氰基丙烯酸酯接著劑,它是針對(duì)通用型配方，特別適用黏接粗糙或不規(guī)則面。本產(chǎn)品將與空氣中之水分高度快速聚合固化并達(dá)到最高的工業(yè)標(biāo)準(zhǔn)。
產(chǎn)品不含有溶劑且尤其適用于需杰出性能要求之應(yīng)用。本產(chǎn)品具有抵抗大多數(shù)類型之環(huán)境暴露，如熱老化和許多不同的化學(xué)品，以及高強(qiáng)度和耐疲勞性。 是單相組成， 不用加熱 ,攪拌，亦不需使用任何夾具以及催化劑。當(dāng)于預(yù)接著之物件兩表面之間涂布一薄層,接著劑與大氣中的水分接觸,快速的聚合發(fā)生，產(chǎn)生最終的接著強(qiáng)度。這不僅是在技術(shù)上有相當(dāng)吸引力，而且在經(jīng)濟(jì)上也相當(dāng)實(shí)惠 。
|
主要成份 |
乙基2-氰基丙烯酸酯 |
|
外觀(未干固時(shí)) |
透明，無色至淡黃色液體 |
|
組成 |
單組成-不需混合或加熱 |
|
比重@25℃ |
1.05 |
|
干固機(jī)制 |
濕氣 |
|
閃火點(diǎn) |
見安全資料表 |
|
應(yīng)用 |
接著 |
|
黏度，Brookfield@25℃mPa · s(cP) |
900-1500(ISO3104/3105) |
|
工作溫度范圍 |
-40～100℃(-40 ～212°F) |
|
完全固化(hrs) |
24 |
|
保存期限 |
儲(chǔ)存在2-8℃未開封時(shí)6 個(gè)月 |
*存放在陰涼處,避免陽光直射。冷藏于2-8℃將具有最佳的保存穩(wěn)定性。當(dāng)儲(chǔ)存在冰箱時(shí),使用前應(yīng)讓接著劑逐步升溫到室溫。如此將避免水氣遇冷凝結(jié)于瓶?jī)?nèi)，以免縮短產(chǎn)品之保存期限。容器于不使用時(shí)應(yīng)密封。保存期限6 個(gè)月為自生產(chǎn)日起。
ISO-10993
21416M 已通過ISO 10993 生物兼容性測(cè)試,適用于醫(yī)療器械行業(yè)的產(chǎn)品上。
產(chǎn)品固化效能
固化速率可能受溫度，濕度，表面的平滑度，該表面特性和表面的間距程度等各因素所影響。雖然產(chǎn)品接著強(qiáng)度在相當(dāng)短的時(shí)間內(nèi)即可達(dá)到，但最佳之抗化學(xué)及抗溶劑特性于24小時(shí)后達(dá)到最終強(qiáng)度。
固化速度與基材
產(chǎn)品固化速度將取決于所用的基材。酸性表面如紙和皮革可能具有較長(zhǎng)固化時(shí)間相對(duì)于大多數(shù)之塑料和橡膠基材。 一些特定塑料具有非常低的表面自由能，如聚乙烯，聚丙烯，聚四氟乙烯和硅橡膠可能需要搭配表面處理劑之使用。下表顯示了在 25℃/50%相對(duì)濕度條件下，產(chǎn)品對(duì)不同基材的固化時(shí)間。所謂固化時(shí)間乃定義強(qiáng)度達(dá)到 0.12牛頓/平方毫米(1.2公斤重/平方公分)且維持至少10秒鐘所需要的時(shí)間。
|
相同基材接著 |
固化時(shí)間,秒 |
|
軟鋼 |
15 至 25 |
|
鋁A5754 |
10 至 30 |
|
ABS(丙烯腈-丁二烯-苯乙烯) |
20 至 40 |
|
PVC(聚氯乙烯) |
20 至 40 |
|
PC(聚碳酸酯) |
10 至 20 |
|
橡木 |
60至120 |
|
松林 |
40 至 50 |
|
樺木 |
5 至 15 |
|
NBR(丁腈橡膠) |
5 至 10 |
|
紙 |
<5 |
固化速度與黏著間隙
固化速率將取決于黏合之間隙。較薄的膠層會(huì)擁有較快聚合速率和較強(qiáng)的接著強(qiáng)度。大間隙將導(dǎo)致較慢的固化和較低的接著強(qiáng)度。催化劑可用于提升產(chǎn)品固化速度。
固化速度與催化劑
氰基丙烯酸酯催化劑可以結(jié)合瞬間膠使用，加速產(chǎn)品之固化速度。其固化之速度甚至可以小于2秒。 使用催化劑可能降低最終黏合強(qiáng)度。如果黏合強(qiáng)度在接著物件是極重要之要項(xiàng)，建議先評(píng)估其影響的效果。當(dāng)使用催化劑時(shí)將其涂布在其中一面，另一面則涂布接著劑。
固化后產(chǎn)品性能
接著劑特性
干固72小時(shí)@25℃
剪切強(qiáng)度ISO4587/ASTM D1002/JIS K6850
|
相同基材接著 |
kgf/cm2 |
N/mm2 |
psi |
|
GBMS(噴砂低碳鋼) |
255.7 |
25.1 |
3636.9 |
|
鋁A5754 |
80.9 |
7.9 |
1150.7 |
|
ABS(丙烯腈-丁二烯-苯乙烯) |
109.3* |
10.7 |
1554.6 |
|
PVC(聚氯乙烯) |
112.6° |
11.0° |
1601.5° |
|
PC(聚碳酸酯) |
93.2° |
9.1* |
1325.6 |
|
NBR(丁腈橡膠) |
6.7 |
0.7 |
95.3* |
重要提醒：測(cè)試的強(qiáng)度結(jié)果會(huì)因表面處理和間距的程度而有所不同。
干固72小時(shí)@25℃
塊材引張強(qiáng)度，ISO 6922/ASTM D2095/JIS K6849
|
相同基材接著 |
kgf/cm2 |
N/mm2 |
psi |
|
不銹鋼 |
588.2 |
57.7 |
8366.2 |
干固72小時(shí)@25℃
側(cè)面碰撞強(qiáng)度，ASTMD950
|
相同基材接著 |
kJ/m2 |
ft-1b/in2 |
|
不銹鋼 |
3-5 |
1.4-2.4 |
|
鋁 |
3-5 |
1.4-2.4 |
干固24小時(shí)@25℃
T剝離強(qiáng)度，ISO 11339
|
相同基材接著 |
kgw/cm |
N/mm |
|
不銹鋼 |
2.84 |
2.78 |
干固24小時(shí)@25℃ 物理特性
|
熱膨脹系數(shù),ISO11359-2,毫米/毫米/K |
90×10-6 |
|
熱導(dǎo)系數(shù),ISO 8302,瓦/米K) |
0.1 |
|
玻璃轉(zhuǎn)移溫度，ISO 11359-2, ℃ |
150 |
|
硬度，ISO 868,蕭氏D |
84 |
干固24小時(shí)@25℃ 電特性
|
介電常數(shù),IEC 60250,@10 kHz |
2.5 |
|
介電擊穿強(qiáng)度， IEC 60243-1,千伏/毫米 |
25 |
|
表面電阻率，IEC 60093,歐姆 |
5-9×1015 |
|
體積電阻率，IEC 60093,歐姆 厘米 |
5-9×1015 |
|
介電損耗因子,IEC 60250,@10 kHz |
<0.025 |
耐環(huán)境性能
干固一周@25℃
剪切強(qiáng)度，ISO 4587/ASTM D1002/JIS K6850 G B M S ( 噴砂低碳鋼)

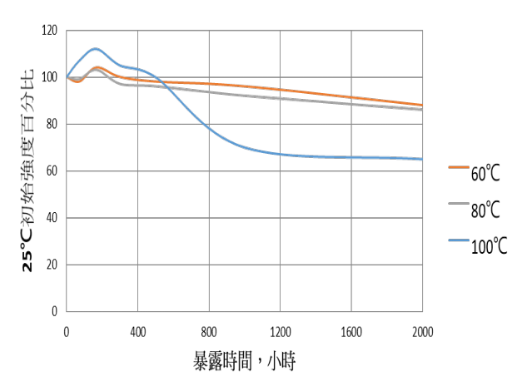

熱老化
于顯示之溫度老化后在25℃之條件下測(cè)試
抗化學(xué)/溶劑性能
于顯示的環(huán)境下老化后在25℃之條件下測(cè)試
|
|
初始強(qiáng)度百分比 |
|||
|
環(huán)境 |
溫度，℃ |
100小時(shí) |
500小時(shí) |
1000小時(shí) |
|
水 |
25 |
97 |
94 |
88 |
|
乙醇 |
25 |
103 |
102 |
98 |
|
異丙醇 |
25 |
102 |
108 |
98 |
|
抗凍劑 |
25 |
98 |
106 |
104 |
|
無鉛汽油 |
25 |
96 |
95 |
92 |
|
機(jī)油 |
25 |
100 |
102 |
96 |
|
98%相對(duì)濕度 |
40 |
96 |
83 |
82 |
附加信息
本產(chǎn)品不宜在具有強(qiáng)氧化性物質(zhì)和極性溶劑接觸環(huán)境下使用。即使干固之膠體能夠承受溶劑清洗而沒有任何接著強(qiáng)度之損耗。用戶應(yīng)注意，所有的產(chǎn)品，無論是有害與否，應(yīng)按照良好的工業(yè)衛(wèi)生的原則處理。詳細(xì)的信息可以從安全資料表( MSDS)獲得 。
使用指南：
1) 涂布接著劑前，確保接著的表面清潔,干燥，無油脂。
2) 依實(shí)際需求量涂布一滴或數(shù)滴接著劑于其一表面。
3) 將預(yù)接著之組件快速準(zhǔn)確地對(duì)準(zhǔn)。
4) 于接著的物件施加足夠的壓力，以確保接著劑形成一薄層。
5) 通常在幾秒內(nèi)，接著劑即可達(dá)到相當(dāng)?shù)膹?qiáng)度，在此之前請(qǐng)勿移動(dòng)或持續(xù)重新黏合物件。
6) 多余的溢膠部份可以用溶劑去除，例如使用硝基甲烷或丙酮 。
7) 因?yàn)?/span>21416M 是藉由縮合聚合來達(dá)到接著效果，有時(shí)在容器或接著材料的表面上有白霧現(xiàn)象產(chǎn)生。如果發(fā)生這種情況,使用丙酮或硝基甲烷擦拭表面即可。
8) 接著物件在接著劑還未達(dá)最終強(qiáng)度前(通常為24至72小 時(shí),須視接著間距、接著基材及接著環(huán)境之條件而定),建議勿承受任何的負(fù)重。
存放在陰涼處,避免陽光直射。冷藏于2-8℃將具有最佳 的保存穩(wěn)定性。當(dāng)儲(chǔ)存在冰箱時(shí),使用前應(yīng)讓接著劑逐步升溫到室溫。如此將避免水氣遇冷凝結(jié)于瓶?jī)?nèi)，以免縮短產(chǎn)品之保存期限。容器于不使用時(shí)應(yīng)密封。產(chǎn)品從容器中取出后可能在使用過程中受到污染，請(qǐng)勿將任何產(chǎn)品倒回至原容器中。產(chǎn)品 使用不當(dāng)將導(dǎo)致產(chǎn)品保固失效。保存期限為自生產(chǎn)之日起6個(gè)月 。
1) 產(chǎn)品使用時(shí),現(xiàn)場(chǎng)應(yīng)有適當(dāng)?shù)耐L(fēng)設(shè)備,避免產(chǎn)品與皮膚和眼睛接觸。
2) 如果發(fā)生產(chǎn)品與皮膚接觸時(shí),用溫水沖洗干凈或用溶劑如丙酮、硝基甲烷慢慢溶解。不要試圖用強(qiáng)力清除，以免造成傷害。
3) 如果膠水不慎進(jìn)入眼睛。請(qǐng)保持眼睛睜開,以清水徹底沖洗。立即就醫(yī)。
4) 請(qǐng)將產(chǎn)品存放于兒童無法接觸到的地方。
5) 保存產(chǎn)品在陰涼，干燥的地方，并避免陽光直射。如為長(zhǎng)期儲(chǔ)存，建議冷藏2-8℃之環(huán)境。
6) 當(dāng)儲(chǔ)存在冰箱時(shí),使用前應(yīng)讓產(chǎn)品逐步升溫到室溫。如此 將可避免水氣遇冷凝結(jié)于瓶?jī)?nèi)，以免縮短產(chǎn)品之保存期限。
聲明：本說明書僅供參考，不構(gòu)成保證聲明，不能視為技術(shù)性指標(biāo)，客戶須自行測(cè)試是否合適其特定要求及需要?？萍涯z粘材料有限公司保留更改此單張內(nèi)容而不作另行通知的權(quán)利.科佳公司不承擔(dān)特定情況下使用科佳產(chǎn)品出現(xiàn)的問題, 不承擔(dān)任何直接,間接,意外損失責(zé)任。
0755-2964-0159深圳市科佳膠粘材料有限公司版權(quán)所有
地址：深圳市寶安區(qū)西鄉(xiāng)街道78區(qū)前進(jìn)二路中糧錦云3號(hào)商務(wù)樓701、702、706室
咨詢電話：0755-2964-0159 傳真：0755-2966-7475
企業(yè)郵箱：Kejiasz@163.com備案號(hào)：【粵ICP備13010341號(hào)】百度統(tǒng)計(jì)
掃描關(guān)注我們
查看手機(jī)網(wǎng)站
